一、产品简介

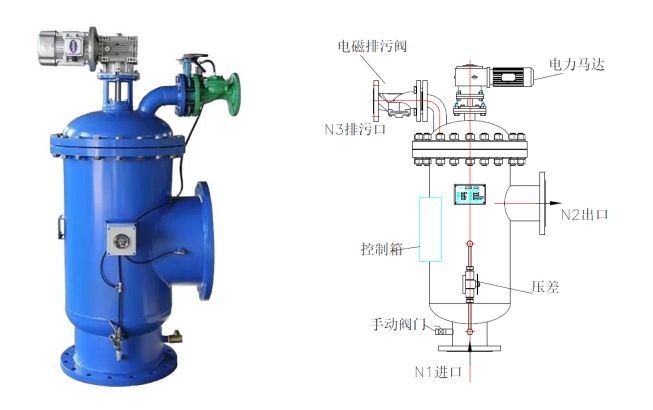

SQZD-2型角式全自动清洗过滤器是一种先进的、易操作的自动清洗过滤器。它由一台电机驱动自动清洗装置，利用系统自身的压力及水源清洗滤网，实现连接、自动的过滤操作，自动清洗模式为刷式自动清洗过滤器，广泛用于冶金、化工、石油、造纸、医药、采矿、电力、城市给水等领域。

SQZD-2型角式全自动清洗过滤器设有多个过滤清洗装置，当水从过滤器进水口进入分别进入各滤筒内部，杂质被阻拦在过滤筒内壁，过滤后的干净水从出水口流出，当滤筒内壁的杂质越积越多时，自清洗过滤器进出口的压差达到预设值或达到清洗时间或手动预制时，过滤器将开始自清洗过程，整个自清洗过程包含两个步骤：打开位于自清洗过滤器上的自动排污阀；电机带动自清洗过滤器滤网内的清洗系统，被滤网所阻拦下来的杂质从排污阀排出。，清洗时系统不断流，自清洗过滤器的整个运行过程由随机配备的一个智能控制箱来控制。

控制方式可选压差、时间、手动及PLC控制。

二、产品优势

1、SQZD-2型角式全自动清洗过滤器可实现在线自动清洗、自动排污等功能，不影响生产，降低拆卸过程中的安全隐患，减少人工成本；

2、SQZD-2型角式全自动清洗过滤器采用约翰逊滤网，结实耐用，且清洗方便；

3、SQZD-2型角式全自动清洗过滤器外观进行抛丸或者打磨处理，碳钢材质需两遍底漆+面漆；

4、包装统一采用标准木箱。

三、安装注意事项

水平安装，按照阀体进出口标识进行管道连接。

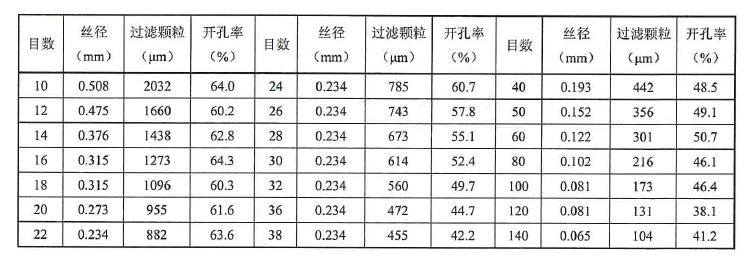

四、常见金属丝网参数表

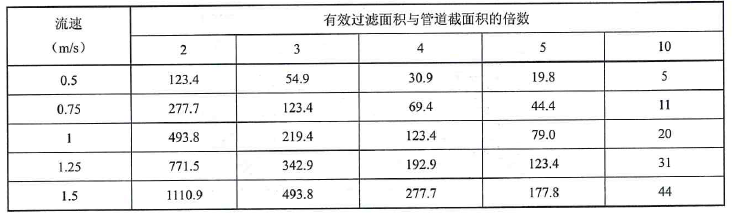

五、自清洗过滤器的压力降值

*单位：Pa。

六、产品涉及的相关规范

• HG/T21637-2011--------《化工管道过滤器系列》

• GB/T5330-2003----------《工业用金属丝编织方孔筛网》

• SH/T3059-2012-----------《石油化工管道设计器材选用规范》

• JB/T10410-2014----------《工业用水自动反冲洗过滤器》

• HG/T3730-2004-----------《工业水和冷却水净化处理滤网式全自动过滤器》

• GB/T30176-2013----------《液体过滤用过滤器》

• GB150-2011-----------------《钢制压力容器》
