一、产品简介

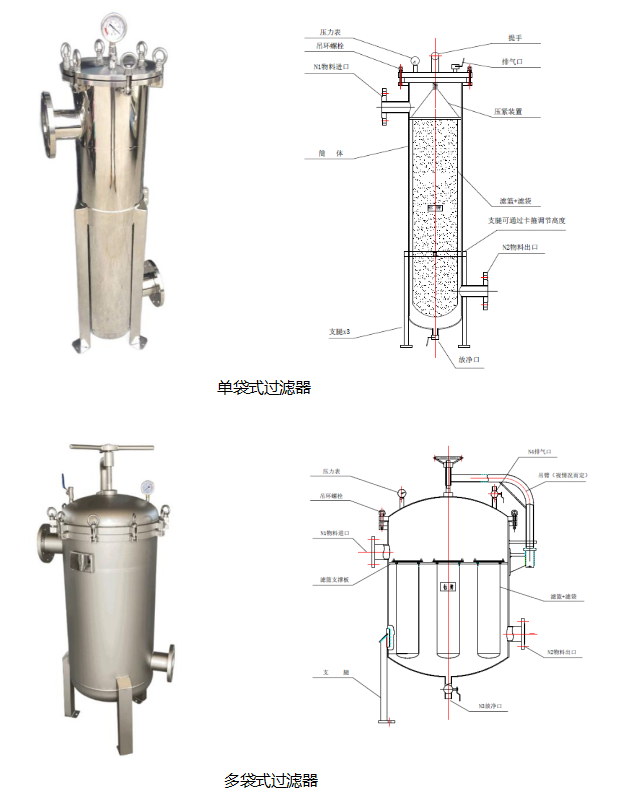

袋式过滤器是一种压力式过滤装置，主要有过滤筒体、过滤筒盖和快开机构、不锈钢滤袋加强网等主要部件组成，滤液由过滤机外壳的旁侧入口管流入滤袋，滤袋本身是装置在加强网篮内，液体渗透过所需要细度等级的滤袋即能获得合格的滤液，杂质颗粒被滤袋拦截。袋式过滤器更换滤袋十分方便，过滤基本无物料消耗。
袋式过滤器具备构造合理、密封性好、流通才能强、操作简便等诸多长处。尤其是滤袋侧漏机率小，能正确地保障过滤精度，并能快捷地改换滤袋，使得操作成本下降。滤器内外表面采取机械喷砂抛光解决，平均、易清洗。我们知道，袋式过滤器所采取的过滤方法是侧进侧出的方法，也可以采取侧进底出的方法，通过管道中的压力将过滤液体介质压入或抽入袋式过滤器桶体，要过滤的液体介质经由电抛光冲孔支持滤蓝承托的过滤袋的过滤，发生变化的固液分别到达液体介质被过滤的结果。
二、产品优势
1、SJD型袋式过滤器滤袋侧漏内漏几率小，有力地保证了过滤品质；
2、袋式过滤器过滤量大，体积小，容污量大；
3、基于袋式过滤系统的工作原理和结构，更换滤袋时方便快接，而且过滤器壳体免清洗，省工省时
4、袋式过滤器外观进行喷砂或者抛光处理；
5、包装统一采用标准木箱。
三、安装注意事项
水平安装，按照阀体进出口标识进行管道连接。
四、常用滤袋参数
滤袋尺寸 | 直径 | 长度 | 最高流量水m3/h | 过滤面积m2 | 体积L |
01# | 7”(180mm) | 17”(450mm) | 20 | 0.25 | 8 |
02# | 7”(180mm) | 32”(810mm) | 40 | 0.5 | 17 |
03# | 4”(108mm) | 9”(230mm) | 6 | 0.09 | 1.3 |
04# | 4”(108mm) | 15”(380mm) | 12 | 0.16 | 2.5 |
05# | 6”(152mm) | 20”(520mm) | 12 | 0.18 | 8 |
*压差及其他因素会影响流量。 |
五、产品涉及的相关规范
• HG/T21637-2011--------《化工管道过滤器系列》
• GB/T5330-2003----------《工业用金属丝编织方孔筛网》
• SH/T3059-2012-----------《石油化工管道设计器材选用规范》
• JB/T11713-2013----------《液体过滤用袋式过滤器》
• GB/T26114-2010---------《液体过滤用过滤器通用技术规范》
• GB150-2011-----------------《钢制压力容器》
