ADSB型板框式过滤器
订货参数
1、进出口尺寸：DN15~DN40；
2、阀体材质：PP聚丙烯、不锈钢；
3、过滤元件：滤布、滤纸、滤膜等；
4、过滤精度：0.22um-60um；
5、介质名称、过滤面积要求、操作压力、操作温度
过滤流量；
6、连接方式：卡箍连接、法兰连接（要提供相应标准）；
7、水泵要求：南方泵、不锈钢防爆泵、气动隔膜泵、输油齿轮泵、PP泵、四氟泵；
8、压紧方式：揺轮丝杆、机械千斤顶（层数较多时）、电动液压油千斤顶（层数较多时）；
一、产品简介

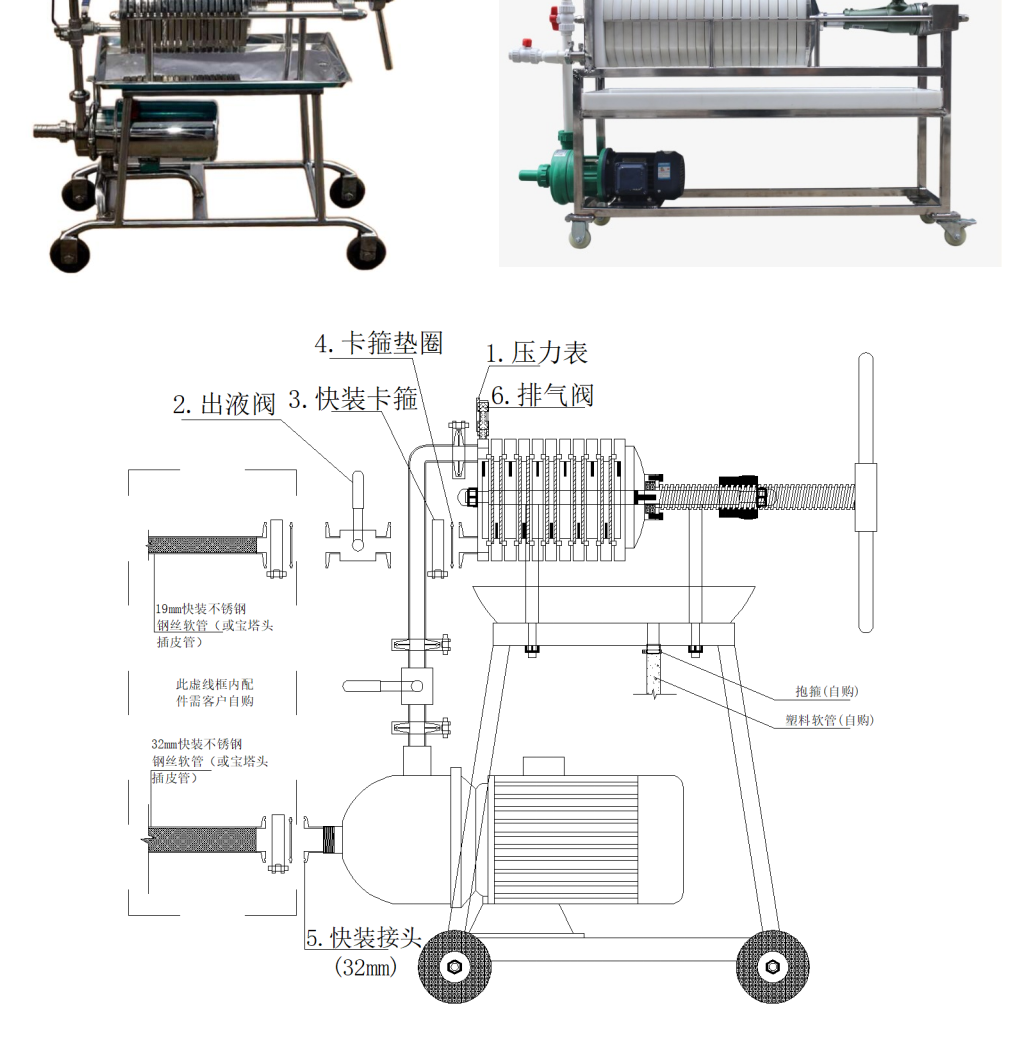

ADSB型板框式过滤器适用用于各种悬浮液的固液分离，悬浮液用料泵送入滤机每个密闭的滤室，在压力作用下，滤液透过滤层及滤布、经滤布出液口排出，滤渣则留在滤框内形成滤饼，从而达到固液分离的目的。本产品广泛应用于医药、食品、化工、环保、水处理等行业。
二、产品优势
1、ADSB型板框式过滤器适用范围广，操作简便。
2、ADSB型板框式过滤器流量大，过滤周期短，最大流量达15T/h，大大的节省了工作效率；
3、ADSB型板框式过滤器占地面积小，过滤面积大，一次性存放滤渣容积大，节省了中间打开清理的过程；
4、ADSB型板框式过滤器适用多种滤材，另外可增设密封设计，解决物料渗漏的情况；
5、过滤器外观：不锈钢抛光处理，PP材质光洁处理；
6、包装统一采用标准木箱。
三、安装注意事项
水平安装，按照阀体进出口标识进行管道连接。
四、常用工况推荐
常用工况产品部件材质选型推荐 |
强氧化性酸性液体 |
介质名称 | 框体材质 | 泵材质 | 密封圈材质 | 滤材 |
盐酸 | PP | PP | 氟橡胶 | PP滤膜 |
稀硫酸 | 316 | 316 | 氟橡胶 | PP滤膜 |
易燃易爆有机液体 |
介质名称 | 框体材质 | 泵材质 | 密封圈材质 | 滤材 |
甲苯、二甲苯（有毒） | 304 | 304防爆 | T字氟橡胶 | PP滤膜 |
HCL/异丙醇混合物 | PP | PP防爆 | 氟橡胶 | PP滤膜 |
高黏度、高粘性液体 |
介质名称 | 框体材质 | 泵材质 | 密封圈材质 | 滤材 |
机油 | 304 | 304齿轮泵 | 丁晴橡胶 | 滤纸 |
蜂蜜 | 304 | 气动隔膜泵 | 硅胶 | 滤纸 |
酒类、香水 |
介质名称 | 框体材质 | 泵材质 | 密封圈材质 | 滤材 |
高度白酒、香水 | 304 | 304防爆 | 硅胶 | PP滤膜 |
葡萄酒、黄酒等 | 304 | 304防爆 | 硅胶 | PP滤膜 |
生物实验 |
介质名称 | 框体材质 | 泵材质 | 密封圈材质 | 滤材 |
血清过滤 | 316 | 316 | | PP滤膜 |
五、滤材介绍
1、尼龙滤布:质地轻薄,精度级别高，丝径均匀，表面光滑，大杂质截留，小杂质可通过，通透性好。(200-400目)；
2、不锈钢丝网滤布:耐高温、耐腐蚀、可反复冲洗，是用于杂质含量多的预过滤较好的选择。(200-400目)；
3、油性滤纸:花生油、大豆油等食用油过滤；水性滤纸:中药口服液、生物实验过滤；快速滤纸:工业重油、化工过滤。
4、滤板可用于高粘度液体粗滤，助滤剂填料的预涂支撑过滤、各行业的抛光、澄清、精细过滤。常用于油、酒类、果汁、制药等；
5、PP滤膜:以聚丙烯为原料，采用熔喷工艺生产的连续聚丙烯长纤维绕制而成。过滤精度高，流量大，结构均匀，污染量大，使用寿命长。具有良好的化学相容性，无添加剂，纤维不易脱落。
