一、产品简介

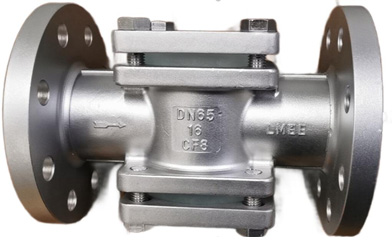

管道直通视镜，通常也被叫成四通视镜，是工业管道装置上的主要附件之一，通过它能随时观察管道中液体、气体、蒸汽等介质流动反应情况，监视生产，避免生产过程中事故发生。经常用于石油、化工、化纤、制药等生产管路中。

二、结构形式

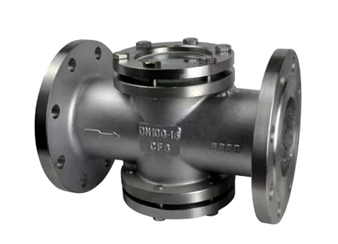

焊制结构	德标铸造结构	铸造结构

三、性能参数

1、主体材质：碳钢、304、304L、316、316L、玻璃钢、衬里；

2、视窗材质：钢化硼硅玻璃、高硼硅玻璃、石英玻璃；

3、螺帽螺栓：B7/2H、A2-70、A4-70等；

4、密封垫片：丁晴橡胶垫片、聚四氟乙烯垫片、耐高温四氟垫、金属垫片、石墨垫片；

5、密封面:突面(RF）、平面(FF) 、凹凸面(MFM)、榫槽面(TG) ；

6、连接方式:法兰连接、内螺纹连接、外螺纹连接、对焊连接、卡箍连接；

7、法兰标准:HG20592、GB、SH、HGl、JB、ANSI、JIS;

8、制造、检测标准：HG/T4284-2011;

9、工作温度：碳钢: -30℃~ +350℃、不锈钢: -80℃~ +480℃；

10、玻璃耐温：钢化硼硅玻璃: ≤280℃、高硼硅玻璃≤450℃、石英玻璃:≤850℃、允许急变温度<60℃;

11、玻璃耐压：钢化硼硅玻璃片: ≤3.0MPa、石英玻璃片: ≤5.0MPa、玻璃筒:<0.6MPa ;

12、外表油漆：碳钢:防腐油漆、不锈钢:酸洗处理或抛光处理。

四、维护与保养

1、管道直通视镜是用于观察液体、气体、蒸汽等介质的流动反应设备，其视窗玻璃应保持干净无灰尘；

2、视窗玻璃属宜损件，安装视镜时要小心轻放，视镜座平整光滑，镜片与视镜座之间的密封垫安装平整，密封垫没有损伤并且不粘油脂。在紧固螺钉前确定视镜座与盖子安装正确，然后慢慢对角紧固螺钉；

3、玻璃耐温耐压有一定的局限，请严格执行说明书上之规定；

4、允许急变温度<60℃，玻璃因温差过大会破裂。
