一、产品简介
PC型空气泡沫产生器，又称PC型空气泡沫发生器，是一种固定安装在油罐上，产生和喷射空气泡沫的灭火设备。当泡沫消防车固定消防泵供给的泡沫混合液流，经输送管道通过产生器时，形成空气泡沫，扑灭油类火灾。
二、性能参数
一般有四种型号：PC-4，PC-8，PC-16，PC-24，具体指标如下：
1、 技术参数如下：
① 型号 PC-4：工作压力为0.5MPa时，混全液为4升/秒，泡沫发生量为25升
② 型号 PC-8：工作压力为0.5MPa时，混全液为8升/秒，泡沫发生量为50升
③ 型号 PC-16：工作压力为0.5MPa时，混全液为16升/秒，泡沫发生量为100升
④ 型号PC-24：工作压力为0.5MPa时，混全液为24升/秒，泡沫发生量为150升
2、 工作压力范围0.2-0.5MPa。
3、 玻璃片在0.1-0.2MPa压力下被冲破。
三、结构原理
PC型空气泡沫发生器主要由壳体组、泡沫喷管组和导板组三个部份构成。
当泡沫混合液流过产生器喷咀时，形成扩散的雾化射流，在其周围产生负压，从而吸入大量空气形成空气泡沫，空气泡沫通过泡沫喷管和导板输入贮罐内，沿罐壁淌下，平稳地复盖在燃烧液面上。

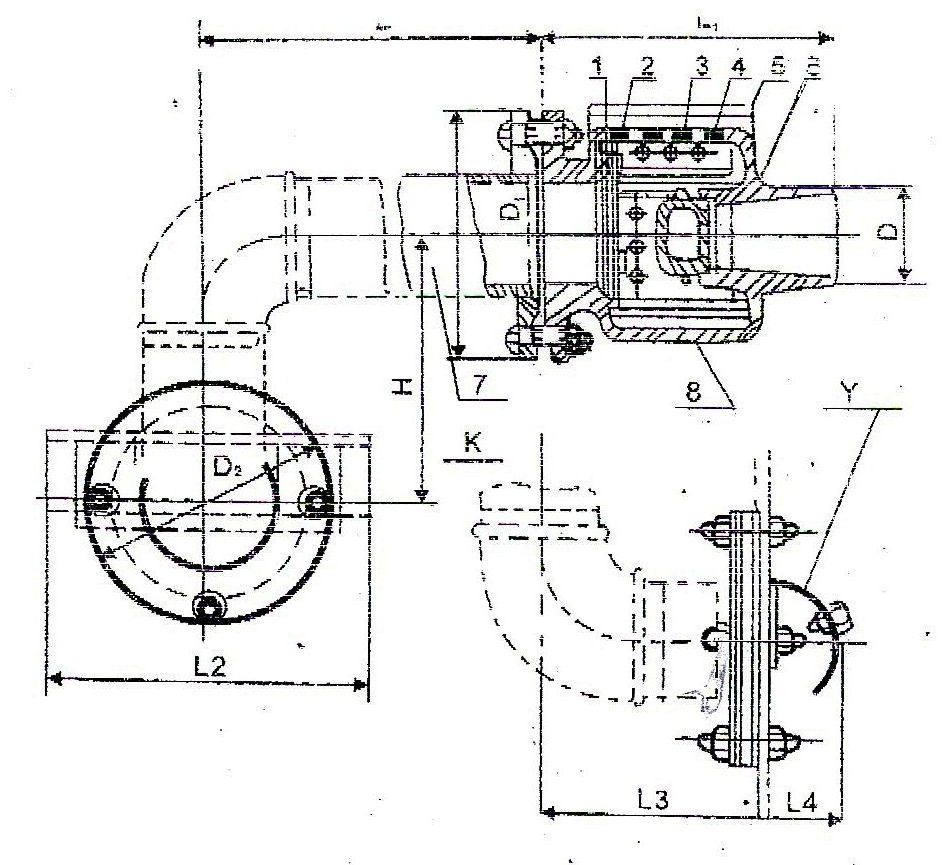

图1结构原理 1、密封玻璃2、玻璃压圈3、喷咀4、滤网5、罩板6、壳体7、泡沫喷管组8、壳体组9、导板组
表1尺寸及重量
型 号 | 尺 寸（毫米） | 重量（公斤） |
L | L1 | L2 | L3 | L4 | H | D | D1 | D2 |
PC4 | 1000 | 216 | 220 | 160 | 60 | 190 | ZG2″ | 160 | 165 | 15 |
PC8 | 1000 | 228 | 250 | 170 | 66 | 210 | ZG21/2″ | 185 | 190 | 20 |
PC16 | 1000 | 230 | 400 | 210 | 98 | 270 | ZG3″ | 235 | 260 | 24 |
PC24 | 1000 | 234 | 550 | 225 | 130 | 302 | ZF4″ | 260 | 290 | 40 |
注：重量中不包括用户自行配制的管和弯头重量。

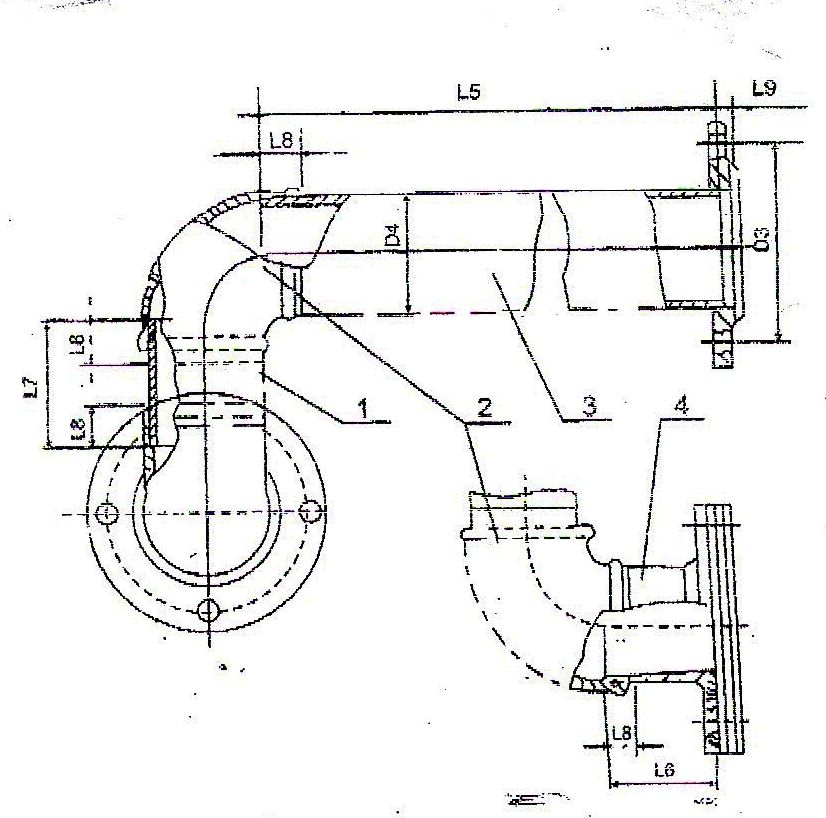

图2泡沫喷管组
1、连接管 2、90°弯头 3、喷管 4、出口管
表2 泡沫喷管组用户自配件尺寸参考表
型 号 | D3 | D4 | L5 | L6 | L7 | L8 | L9 | 90°弯头 |
PC4 | 130 | 75.5 | 952 | 108 | 110 | 30 | 5 | 21/2″ |
PC8 | 150 | 88.5 | 945 | 111 | 116 | 32 | 5 | 3″ |
PC16 | 200 | 140 | 918 | 118 | 122 | 41 | 5 | 5″ |
PC24 | 225 | 105 | 907 | 122 | 132 | 45 | 5 | 6″ |
四、使用说明
1、PC型空气泡沫发生器进口标定工作压力为0.5Mpa，也可以在0.3—0.5Mpa压力范围内使用，但混合量和泡沫量相应变化。
2、从水泵上要配有PH32、PH64型空气泡沫混合器按比例输送空气泡沫液。
3、本产生器配有3%型和6%型普通空气泡沫液。
4、为防止易燃液体贮罐内气体蒸发外漏，壳体出口端必须安装密封玻璃。该玻璃一面刻有易碎裂痕，混合液流压力在0.1—0.2Mpa时即可冲碎。易碎裂痕一面应朝喷出口方向安装。
5、导板安装在贮罐内壁上，保证泡沫罐壁淌下、平稳地复盖在燃烧液面上，以提高灭火效果。
6、PC型空气泡沫发生器进口管孔径不得小于D所规定的尺寸。

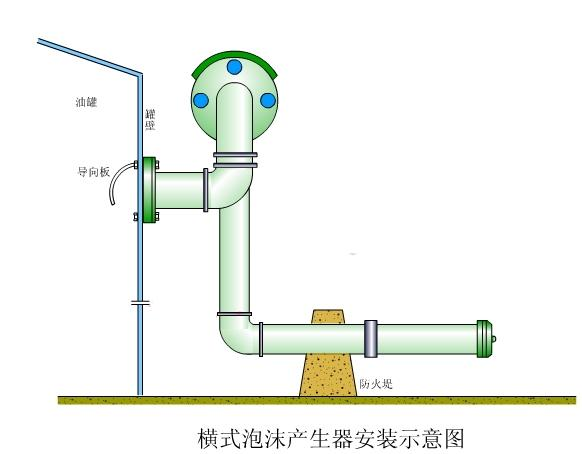

五、安装示意图
