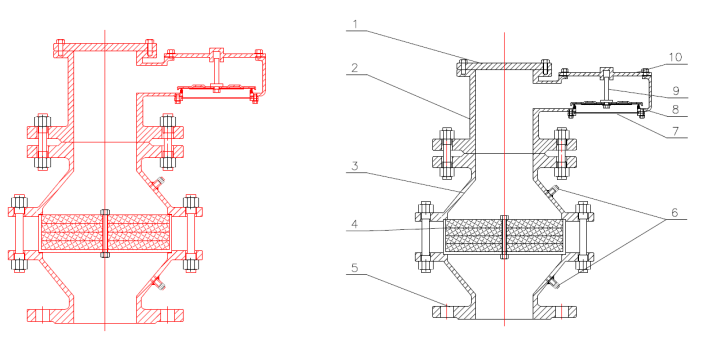

部件说明：
1、阀盖；2、呼吸阀阀体；3、阻火器阀体；4、阻火元件；5、储罐连接法兰；6、吹扫口；7、防尘网；8、负压阀座；9、负压阀杆阀盘；10、阀盖；
一、产品简介
AD1300+GZJI型带阻火器单吸阀是一种用于常压储罐顶部的安全设施，它可以保持常压储罐中的压力始终处于正常状态，保护储罐免受真空度的破坏。
AD1300型单吸阀是一种新型产品，相对国内常用的单吸阀，其通气量大，阻火层压降低，稳定性更好，经常在大型储运项目上使用。
其特点是可以接入氮气管道，吸入氮气补充储罐气压损失。另外防止在呼吸阀吸入空气时把明火带入到储罐内，造成储罐爆燃。
二、工作原理
当罐内气体压力低于单吸阀设定压力时，接入的氮气会顶开真空阀盘，向罐内补入氮气，使压力不再下降，以免储罐或者设备被抽瘪。
三、开启压力设定范围
SY/T0511.1-2010----《石油储罐附件第1部分：呼吸阀》中针对常压（包括维内压）石油储罐，呼吸阀开启压力做了如下说明：
呼吸阀开启压力分级表
等 级 | 开启压力Ps | 等级代号 |
1 | +355Pa/-295Pa（+36mmH2O/-30mmH2O） | A |
2 | +665Pa/-295Pa（+67mmH2O/-30mmH2O） | B |
3 | +980Pa/-295Pa（+100mmH2O/-30mmH2O） | C |
4 | +1375Pa/-295Pa（+140mmH2O/-30mmH2O） | D |
5 | +1765Pa/-295Pa（+180mmH2O/-30mmH2O） | E |
注：正号表示呼出时开启压力，负号表示吸入时开启压力。 |
SY/T0511.1-2010要求的5个等级，呼吸阀开启方式均为重力加载形式。
在API2000中，重力式呼吸阀的典型设定压力范围为-4.3KPa/+6.9KPa，而弹簧加载式呼吸阀的设定压力必须超过这个范围。
四、产品优势
1、根据客户所提供数据表以及使用工况，提供专业的呼吸阀计算书以及CAD图纸；
2、艾迪总结多年设计制造经验，在优化呼吸阀密封形式、密封材质、压力设定点、流量系数和回座密封方面后，呼吸阀实现了在80%设定压力下零泄露密封效果；
3、采用塔式阀盘结构以及进口FEP膜片技术，实现10%超压技术；
4、FEP膜片具有抗化学腐蚀性、抗液体和蒸汽粘附性、抗极限温度及因阀座冻结而造成的粘结的特性；
5、出厂前在试压平台上，逐台对开启压力、泄漏量进行测试，合格后出厂；
6、碳钢阀体内外喷涂防锈底漆，外层喷涂环氧面漆；不锈钢阀体进行滚砂处理；塑料阀体进行打磨处理；
7、包装统一采用标准木箱。
五、产品涉及的相关规范
• API2000-2014-------《通风大气和低压储罐》
• SY/T0511.1-2010----《石油储罐附件-第1部分：呼吸阀》
• SH/T3007-2014------《石油化工储运系统罐区设计规范》
• GB50160-2018-------《石油化工企业设计防火标准》
• GB5908-2005--------《石油储罐阻火器》
• ISO16852--------------《国际阻火器测试标准》
