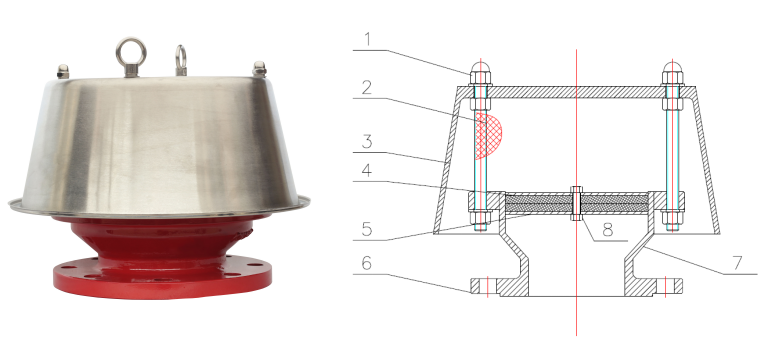

部件说明：

1、紧固螺柱；2、防鸟孔罩；3、防雨防尘帽；4、波纹阻火板；5、固定板；6、连接法兰；7、阀体；8、紧固件；

一、产品简介

ADGZDI管端阻火器是安装在输送和排放可燃气体的官道末端，用以阻止因回火而引起火焰向管道传播、蔓延的安全设备，主要由阻火层、壳体、垫片、连接件组成。

ADGZDI管端阻火器为铸造工艺，结构紧凑，拆卸方便。

二、工作原理

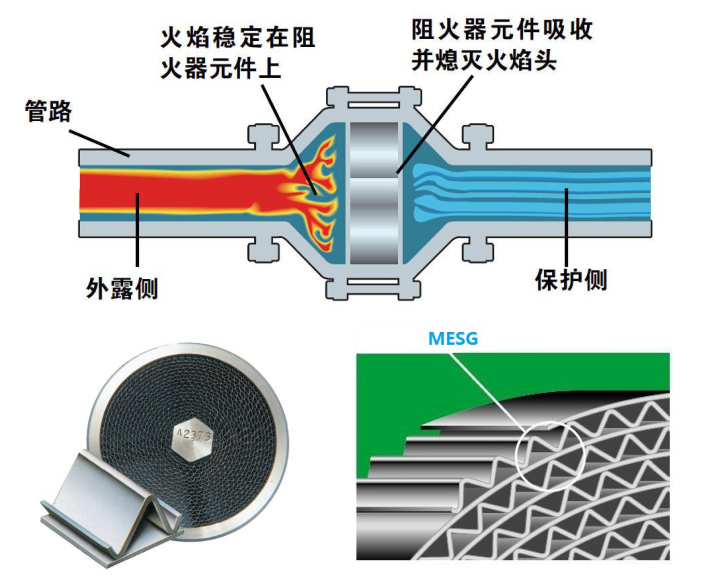

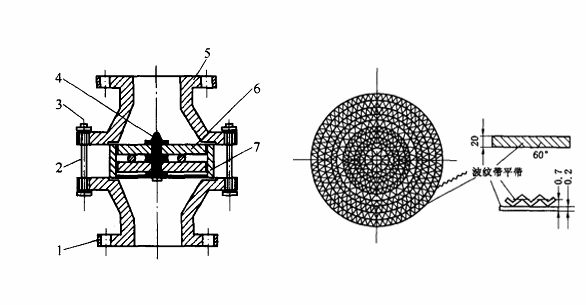

ADGZDI管端阻火器的核心是波纹阻火板，由一种能够通过气体的、具有许多细小通道或者缝隙的不锈钢材料所组成。要求波纹阻火板的缝隙或通道尽量小，因而当火焰进入阻火器后，被阻火元件分成许多细小的火焰流，由于传热作用（气体被冷却）和器壁效应，火焰流猝灭。

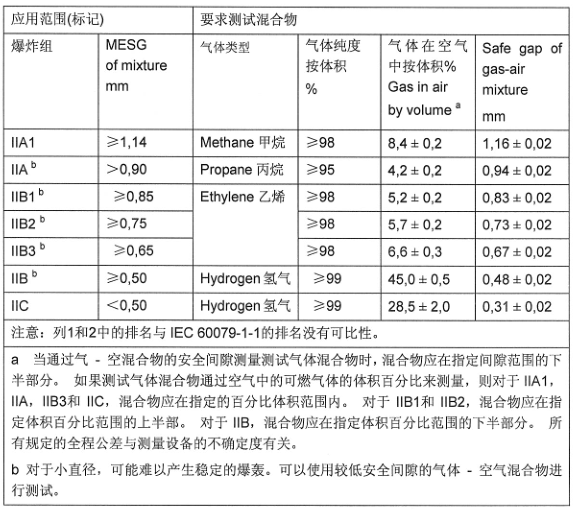

三、气体类型和阻火间隙参照数据表

四、产品优势

1、根据客户所提供数据表以及使用工况，提供专业的阻火器计算书以及CAD图纸；

2、艾迪已取得阻火器IIA以及专利证书；

3、阻火器元件采用不锈钢波纹阻火板，具有结构紧凑，通流量大，压降小，可靠性高的优点；

4、碳钢阀体内外喷涂防锈底漆，外层喷涂环氧面漆；不锈钢阀体进行滚砂处理；

5、包装统一采用标准木箱。

五、产品涉及的相关规范

• SH/T 3413-2019 ---《石油化工石油气管道阻火器选用检验及验收》

• GB5908-2005--------《石油储罐阻火器》

• ISO16852-2016-------《国际阻火器测试标准》

• GB/T13347-2010 ----《石油气体管道阻火器》

• GB5908-2005--------《石油储罐阻火器》

• HG/T20570-95-------《工艺系统工程设计技术规范》
