SRYII型焊制Y型过滤器
订货参数
1、公称直径：DN15（1/2”）~DN1500(60”)；
2、阀体材质：碳钢、不锈钢、双相钢等；
3、滤芯材质：不锈钢、双相钢等；
4、过滤精度：建议小于200目（74um）；
5、介质名称、流量要求、操作压力、操作温度、压降要求；
6、连接方式：对焊连接、法兰连接（要提供相应标准）；

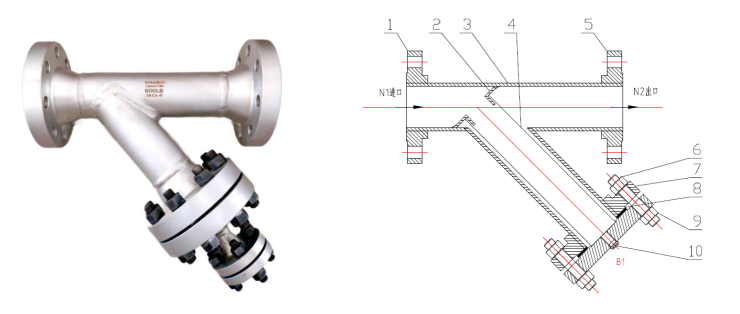

SRYIIF型法兰连接焊制Y型过滤器
部件说明：1、进口法兰；2、斜度板；3、阀体；4、滤芯；5、出口法兰；6、紧固件；7、中部法兰；8、垫片；9、盲板；10、排污口；

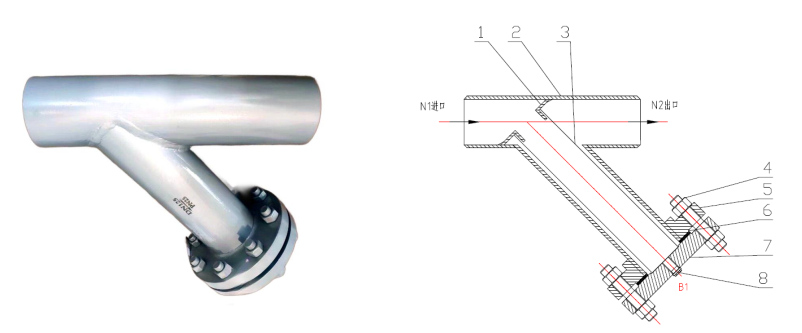

SRYIIW型对焊连接焊制Y型过滤器
部件说明：1、斜度板；2、阀体；3、滤芯；4、紧固件；5、中部法兰；6、垫片；7、盲板；8、排污口；
一、产品简介
SRYII型焊制Y型过滤器属于管道粗过滤器，可用于液体、气体或其他介质大颗粒物过滤。安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。
当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
二、产品优势
1、SRYII型焊制Y型过滤器采用焊接工艺制造，流体进入过滤器流速平稳，压降低；
2、过滤器安装维修简单，清洗过滤网方便；
3、Y型过滤器阀体进行滚砂处理，碳钢材质需两遍底漆+面漆；
4、包装统一采用标准木箱。

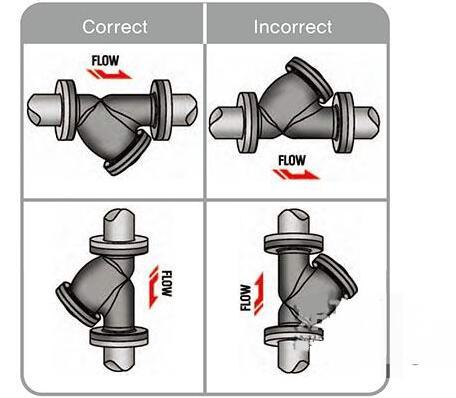

三、安装注意事项
1、蒸汽或气体管道：滤网朝水平方向；
2、液体管道：滤网朝下安装；
3、垂直安装：根据过滤器安装指向。

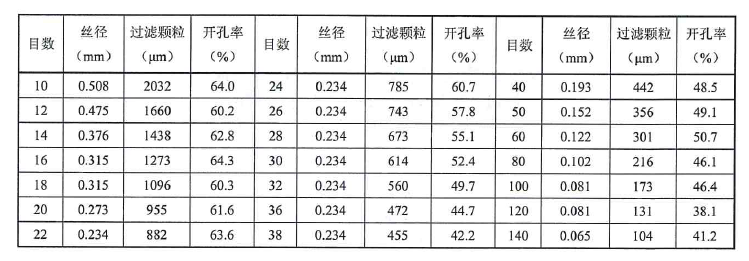

四、常见金属丝网参数表

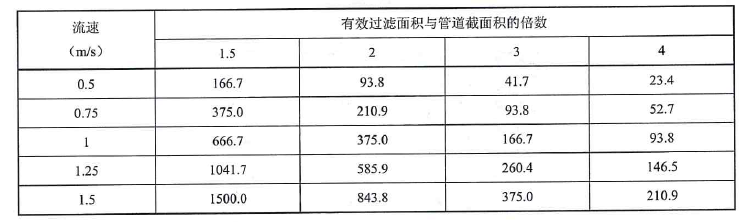

五、Y型过滤器的压力降值
*单位：Pa。
六、产品涉及的相关规范
• SH/T 3411-2017---------《石油化工泵用过滤器选用、检验及验收规范》
• HG/T21637-2011--------《化工管道过滤器系列》
• GB/T5330-2003----------《工业用金属丝编织方孔筛网》
• GB/T14382-2008---------《管道用三通过滤器》
• SH/T3059-2012-----------《石油化工管道设计器材选用规范》
