SRTI型正折流T型过滤器
订货参数
1、公称直径：DN50（2”）~DN600(24”)；
2、阀体材质：碳钢、不锈钢、双相钢等；
3、滤芯材质：不锈钢、双相钢等；
4、过滤精度：建议小于200目（74um）；
5、介质名称、流量要求、操作压力、操作温度、压降要求；
6、连接方式：对焊连接、法兰连接（要提供相应标准）；

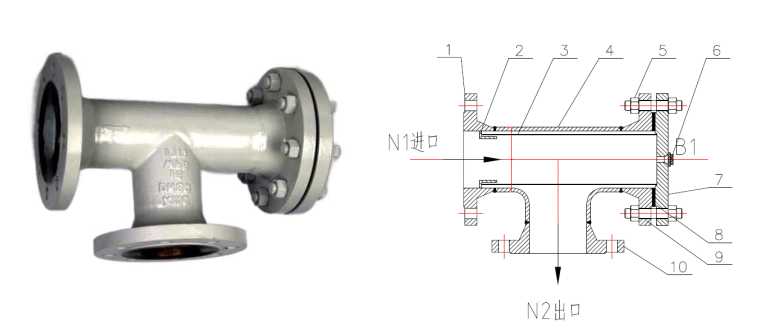

SRTIF型法兰连接正折流T型过滤器
部件说明：1、进口法兰；2、斜度板；3、滤芯；4、阀体；5、紧固件；6、排污口；·7、盲板；8、垫片；9、中部法兰；10、出口法兰；

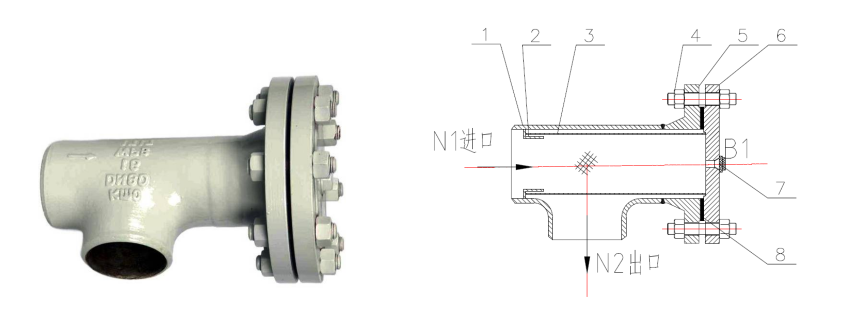

SRTIW型对焊连接正折流T型过滤器
部件说明：
1、阀体；2、斜度板；3、滤芯；4、紧固件；5、中部法兰；6、盲板；7、排污口；8、垫片；
一、产品简介
SRTI型正折流T型过滤器属于管道粗过滤器，可用于液体、气体或其他介质大颗粒物过滤。安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。
当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
二、产品优势
1、SRTI型正折流T型过滤器采用焊接工艺制造，标准无缝三通和对焊法兰焊接而成；
2、折流式T型过滤器一般安装于管道直角处，具有占地小、清洗方便，节省费用等特点；
3、T型过滤器阀体进行滚砂处理，碳钢材质需两遍底漆+面漆；
4、包装统一采用标准木箱。
三、安装注意事项
按照过滤器筒体上面的箭头方向安装；

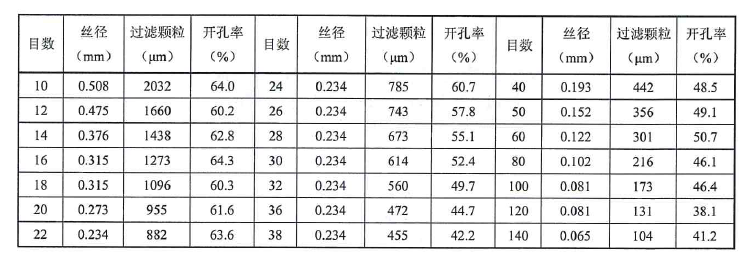

四、常见金属丝网参数表

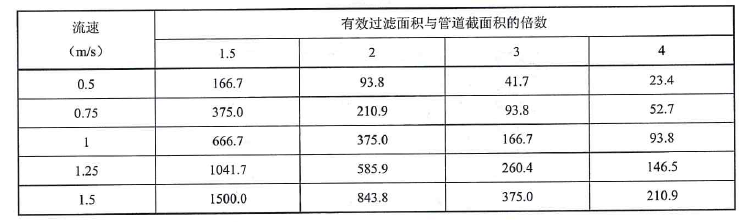

五、T型过滤器的压力降值
*单位：Pa。
六、产品涉及的相关规范
• SH/T 3411-2017---------《石油化工泵用过滤器选用、检验及验收规范》
• HG/T21637-2011--------《化工管道过滤器系列》
• GB/T5330-2003----------《工业用金属丝编织方孔筛网》
• GB/T14382-2008---------《管道用三通过滤器》
• SH/T3059-2012-----------《石油化工管道设计器材选用规范》
