SRTIII型直流T型过滤器
订货参数
1、公称直径：DN50（2”）~DN600(24”)；
2、阀体材质：碳钢、不锈钢、双相钢等；
3、滤芯材质：不锈钢、双相钢等；
4、过滤精度：建议小于200目（74um）；
5、介质名称、流量要求、操作压力、操作温度、压降要求；
6、连接方式：对焊连接、法兰连接（要提供相应标准）；

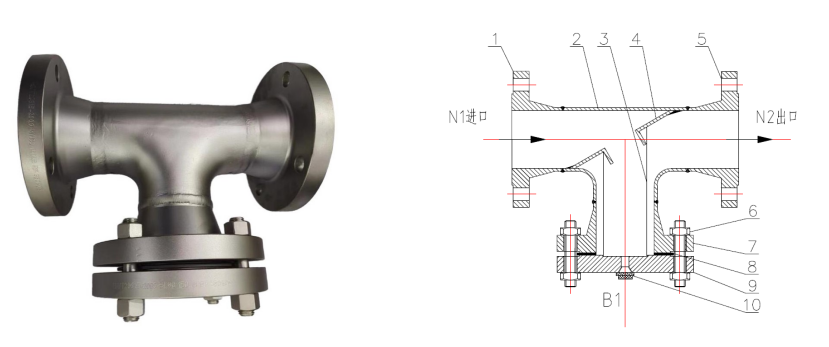

SRTIIIF型法兰连接直流T型过滤器
部件说明：
1、进口法兰；2、阀体；3、滤芯；4、斜度板；5、出口法兰；6、紧固件；7、中部法兰；8、垫片；9、盲板； 10、排污口；

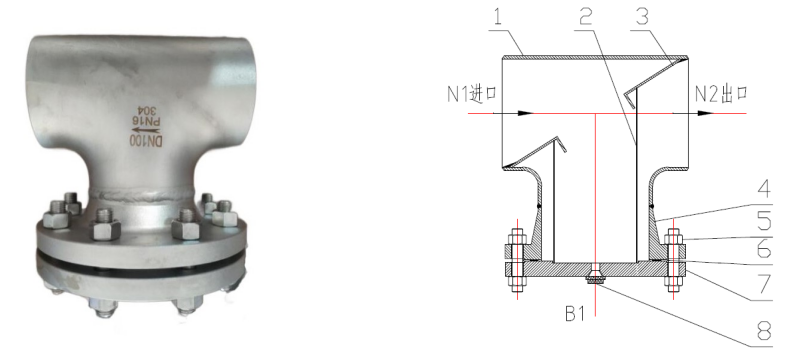

SRTIIIW型对焊连接直流T型过滤器
部件说明：
1、进口法兰；2、阀体；3、滤芯；4、斜度板；5、出口法兰；6、紧固件；7、中部法兰；8、垫片；9、盲板； 10、排污口；

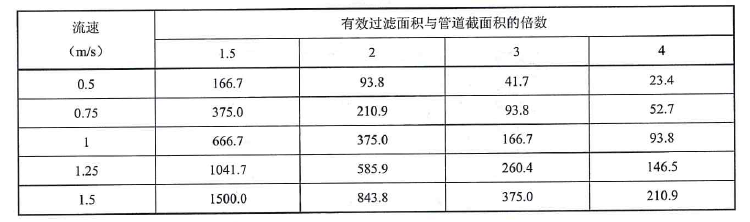

五、T型过滤器的压力降值
*单位：Pa。
六、产品涉及的相关规范
• SH/T 3411-2017---------《石油化工泵用过滤器选用、检验及验收规范》
• HG/T21637-2011--------《化工管道过滤器系列》

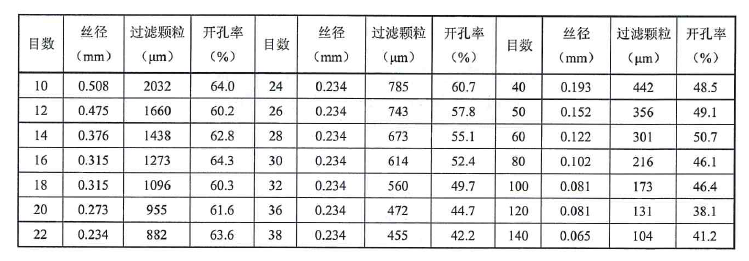

• GB/T5330-2003----------《工业用金属丝编织方孔筛网》
• GB/T14382-2008---------《管道用三通过滤器》
• SH/T3059-2012-----------《石油化工管道设计器材选用规范》
