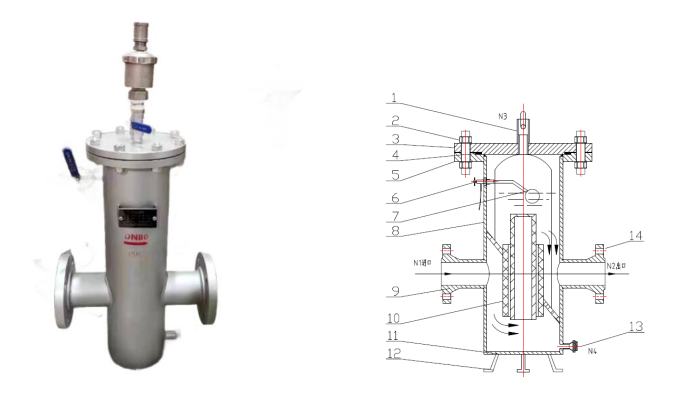

部件说明：

1、排气口；2紧固件；3、筒体盲板；4、垫片；5、筒体法兰；6、侧部排气口；7、浮球装置；8、筒体；9、进口法兰；10、滤篮；11、底板；12、支腿；13、放净口；14、出口法兰；

一、产品简介

SXQ型消气过滤器是流量计的附属设备，集过滤、消气为一体的产品。既能过滤管道液体中的杂质，又能排除液体中的气体。该产品体积小、设计合理，拆卸、清洗方便快捷，是保证液体流量计长期安全工作不可或缺的辅助装置。

液体流经消气过滤器时，液体中的杂质由过滤网过滤。干净的液体进入消气过滤器内腔后，液体中所含气体上升到消气器壳体上部，形成气体空间，，出现油气界面。随着气体量的增加，气体空间不断扩大，液面不断下降，浮球在自重的作用下，随着液面下降，带动连杆机构，打开阀门，使气体推动膜片，快速开启阀门排气。随着气体的排出，液面会迅速上升，浮球也随之上升，并带动连杆机构，关闭阀门，使液体不能外溢，当气体又聚积到一定程度，排气阀又重新打开排气，如此循环工作。这样经过滤和消气后，介质就达到了油、气、固三者分离的目的，从消气过滤出口流出的便是洁净且不含气体的液体。

二、产品优势

1、SXQ型消气过滤器采用焊接工艺制造，由接管、主管、滤篮、浮球装置、法兰、法兰盖、阀门等组成；

2、SXQ型消气过滤器侧部设置手动阀门排气，顶部设置自动排气阀，且有球阀保护，方便维修；

3、消气过滤器外观进行抛丸或者打磨处理，碳钢材质需两遍底漆+面漆；

4、包装统一采用标准木箱。

三、安装注意事项

按照阀体所标示的箭头进行管道安装。

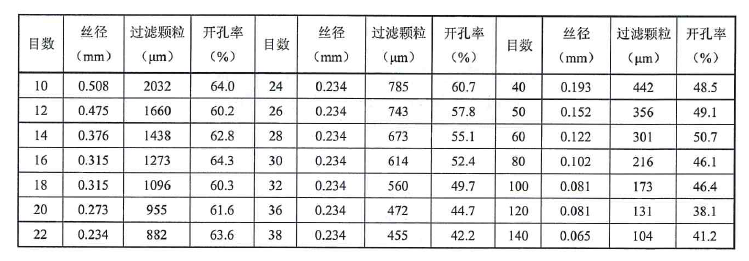

四、常见金属丝网参数表

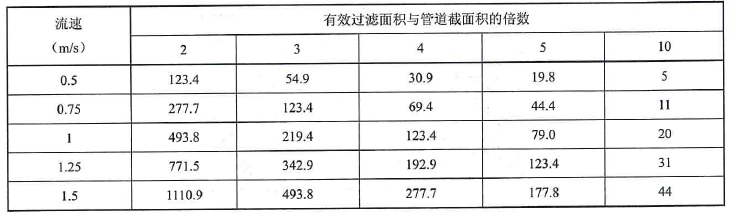

五、消气过滤器的压力降值

*单位：Pa。

六、产品涉及的相关规范

• SH/T 3411-2017---------《石油化工泵用过滤器选用、检验及验收规范》

• JB/T7538-2016------《管道用篮式过滤器》

• HG/T21637-2011--------《化工管道过滤器系列》

• GB/T5330-2003----------《工业用金属丝编织方孔筛网》

• GB/T14382-2008---------《管道用三通过滤器》

• SH/T3059-2012-----------《石油化工管道设计器材选用规范》
