部件说明：

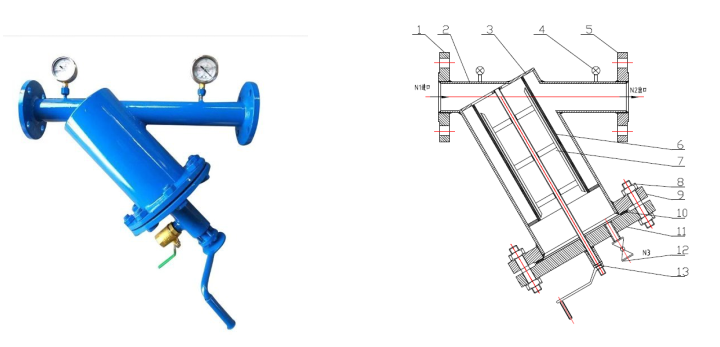

1、进口法兰；2进出口接管；3、筒体；4、进出口压力表；5、出口法兰；6、滤筒；7、毛刷；8、紧固件；9、筒体法兰；10、垫片；11、筒体盲板；12、放净口；13、手摇装置；

一、产品简介

为了克服现有过滤器清洗不便的不足，我公司开发了SSY型手摇刷式过滤器，该过滤器不需拆下滤筒、滤网等组件，可以直接在管道上将滤网上杂质清除，不需要停机或启动备用流程系统，不间断供水，保证过滤后的水质、水量，方便快捷。

SSY型手摇刷式过滤器主要由筒体、端盖、滤筒、滤网、带手柄的不锈钢刷、排污阀及压力表等部件组成。其端盖与筒体用螺栓连接，滤筒装在筒体内，滤网装在滤筒内，在滤网内还有一转轴，转轴上装有刷子，刷子紧贴在滤网上，转轴在筒体外有一摇手，在端盖与转轴连接处还有一排污阀，排污阀一般为手动球阀。当需要清洗滤网上杂质时，摇动摇手，带动转轴和刷子旋转，刷子将滤网上杂质刷下，同时打开排污阀，在管道介质压力的作用下，将杂质从排污阀排出，完成清洗过程。

二、产品优势

1、SSY型手摇刷式过滤器可进行在线清洗滤网，不影响生产，降低拆卸过程中的安全隐患，减少人工成本；

2、SSY型手摇刷式过滤器采用约翰逊滤网，结实耐用，且清洗方便；

3、SSY型手摇刷式过滤器外观进行抛丸或者打磨处理，碳钢材质需两遍底漆+面漆；

4、包装统一采用标准木箱。

三、安装注意事项

手摇刷式过滤器可水平或垂直安装，但应注意水流方向与外壳箭头方向应一致，垂直时要求水流方向是自上而下。

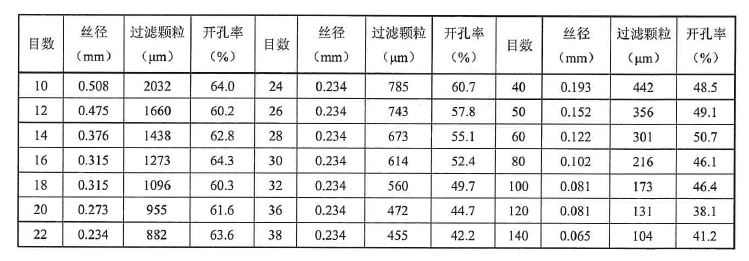

四、常见金属丝网参数表

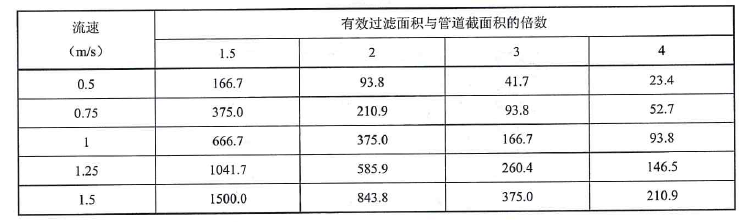

五、手摇刷式过滤器的压力降值

*单位：Pa。

六、产品涉及的相关规范

• SH/T 3411-2017---------《石油化工泵用过滤器选用、检验及验收规范》

• HG/T21637-2011--------《化工管道过滤器系列》

• GB/T5330-2003----------《工业用金属丝编织方孔筛网》

• GB/T14382-2008---------《管道用三通过滤器》

• SH/T3059-2012-----------《石油化工管道设计器材选用规范》
