一、产品简介

SQJ浸没式汽水混合加热器是一种新型、有效的汽水加热器，它将蒸汽直接导入水中，迅速高效地加热水。由于采用全新的消声结构，噪声降低至50d B以下,解决了传统加热方式的费用高、噪声大、工作不稳定的难题。并且可以与温度控制、水位控制联动，成为全自动运行的热水制备系统。

SQJ型浸没式汽水混合器非常适用于水箱热水加热、污水加热，成本低，稳定可靠。

二、产品特点

SQJ浸没式汽水混合器相当于把蒸汽直接引入水中，克服了噪声大、加热不稳定、冷热水分区等根本缺陷。

1、静音、无振动：SQJ型混合器采用内部旋流消声结构，噪声低，无振动；

2、热效率高：蒸汽直接通入水中，无冷凝水所带走的热量损失，热能溶解在水中；

3、投资省：SQJ型混合器价格远低于壳管式换热器，在热水箱设置位置高时，可省却热水泵；

4、重复加热：采用SQJ型混合器时，汽水分开控制，反复加热水箱中的水，无需放干箱内余水；

5、安装维护简便：SQJ型混合器外形尺寸小。

三、工作原理

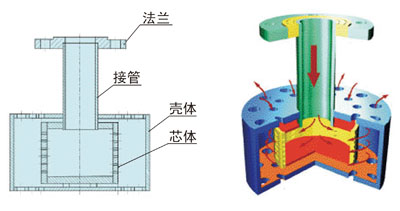

浸没式汽水混合器采用全不锈钢制造，混合器内部的喷嘴为细小斜孔，蒸汽从混合器喷嘴处高速喷入壳体内，对周围冷水产生强烈的引射作用，冷水通过混合器的外壁上的斜向小孔进入混合器内与蒸汽高速混合换热，进行全热交换，而高速蒸汽在壳体内盘旋上升。形成的旋转水汽，吸收蒸汽的功能，减弱噪音。同时被加热的水不断从壳体上表引出，带动混合器周围的水流动，从而加热整个水箱向水。

四、安装与使用

SQJ浸没式汽水混合器为法兰连接，安装简单

1、加热器应安装在水箱中间位置，多台并联使用时，应均匀布置；

2、加热器底部距水箱底部400mm以内；

3、引入水箱中的蒸汽管应首先固定，不应有松动现象；

4、蒸汽管道上须就近安装止回阀，防止发生水流倒流事故；

5、蒸汽管道上还应装过滤器及相关阀门；

6、视水质情况对加热器进行清洗。
