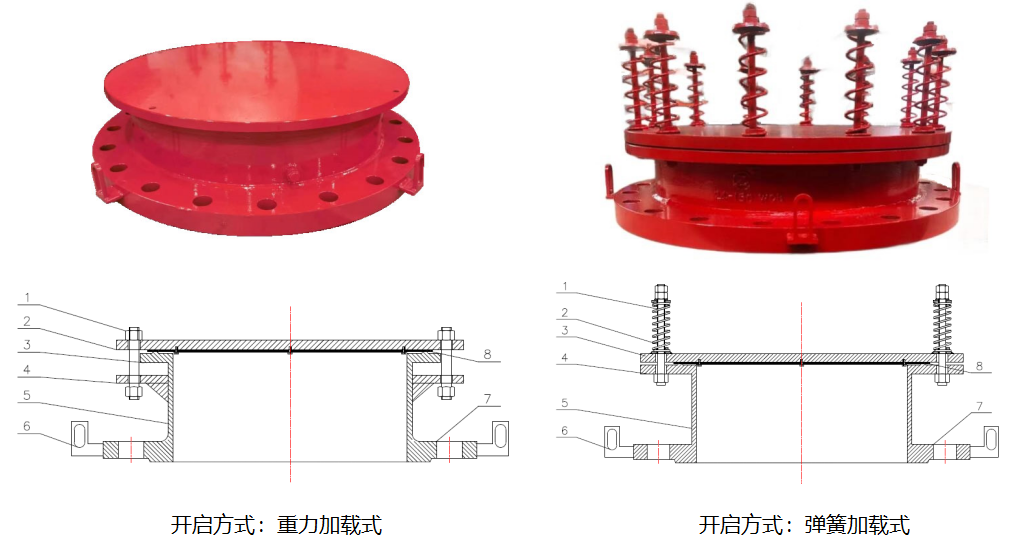

部件说明： 1、定位螺栓；2、泄压板；3、阀座；4、定位环；5、筒节；6、吊环；7、连接法兰；8、膜片 | 部件说明： 1、调节弹簧；2、定位螺栓；3、泄压板；4、阀座；5、筒节；6、吊环；7、连接法兰；8、膜片； |
一、产品简介
AD6200型超压紧急泄放人孔是安装在储罐顶上的安全应急通气装置，通常与呼吸阀配套使用，避免因意外原因造成罐内急剧超压时，损坏储罐而发生事故，特别适用于贮存物料以氮气封顶的拱顶常压罐。
具有定压排放、开闭灵活、结构紧凑、密封性能好、安全可靠等优点。产品采用全天候密封结构，是以配重块或弹簧加载来调节泄压盖开闭的安全排气装置。
二、工作原理
在呼吸阀正常工作情况下，紧急泄放人孔基本保持密封状态，储罐处于正常压力。当呼吸阀失灵或者罐内着火，造成储罐急剧超压时，紧急泄放人孔的阀盘会自动顶开，进行紧急泄压，使罐内压力保持正常，当泄压结束后，阀盘会自动回座，保持密闭状态。
三、紧急泄放人孔选型表
紧急泄放人孔选型表 |
类型 | 规格 | 材质 | 功能 | 开启方式 | 设定压力 | 连接方式 |
紧急泄放 人孔 | DN400、DN500、DN600 | 壳体：碳钢、不锈钢 | 1、防雨帽 ； 2、夹套保温 ； | 1、重力式； 2、弹簧加载式； | 按照标准执行或者根据工艺参数计算 | 法兰连接 |
阀盘：碳钢、不锈钢 |
阀座：不锈钢 |
密封膜片：聚四氟乙烯、FEP |
重力式-----设定压力＜6.9KPa工况，可采用配重块调节泄放人孔开启压力，一般≤5.0KPa选用；
弹簧加载式—设定压力≥6.9KPa工况，可采用弹簧加载式控制泄放人孔开启压力，一般≥5.0KPa选用。
四、产品优势
1、根据客户所提供数据表以及使用工况，提供专业的紧急泄放人孔计算书以及CAD图纸；
2、艾迪总结多年设计制造经验，在优化紧急泄放人孔密封形式、密封材质、压力设定点、流量系数和回座密封方面后，紧急泄放人孔实现了在80%设定压力下零泄露密封效果；
3、采用独立阀座结构以及进口FEP膜片技术，实现10%超压技术；
4、FEP膜片具有抗化学腐蚀性、抗液体和蒸汽粘附性、抗极限温度及因阀座冻结而造成的粘结的特性；
5、出厂前在试压平台上，逐台对开启压力、泄漏量进行测试，合格后出厂；
6、碳钢阀体内外喷涂防锈底漆，外层喷涂环氧面漆；不锈钢阀体进行滚砂处理；
7、包装统一采用标准木箱。
五、安装注意事项
1、安装时一定要注意紧急泄放人孔处在正立的方向，防止翻转或过度倾斜影响组件工作；
2、吊装时绳索应固定在紧急泄放人孔法兰上面的4个吊装环上，不能固定在封头或者其他部位，防止部件变形；
3、安装时应考虑呼吸阀和供氮阀的位置，不易靠的太近，一般呼吸阀处于最高位置，紧急泄放人孔处于第二高位；
五、产品涉及的相关规范
• API2000-2014-------《通风大气和低压储罐》
• SY/T0511.1-2010----《石油储罐附件-第1部分：呼吸阀》
• SH/T3007-2014------《石油化工储运系统罐区设计规范》
• GB50160-2018-------《石油化工企业设计防火标准》
